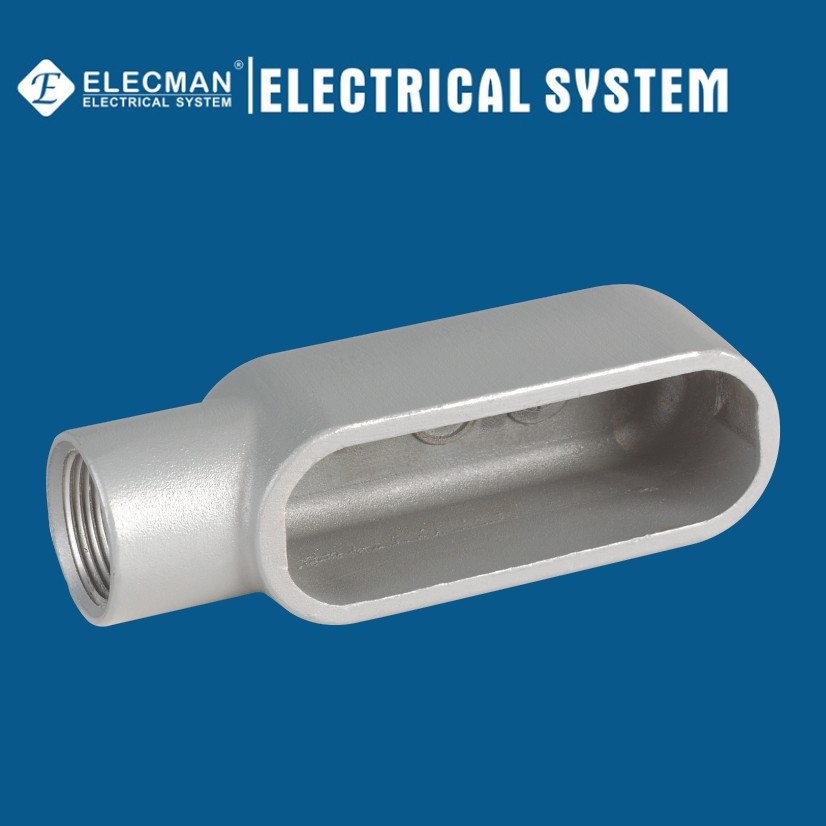

1/2 » - type électrique rigide forme 7 Gray Iron du corps E de débouché de conduit de 1" d'IMC Condulets

Le ® d'ELECMAN forment 7 Gray Iron 1/2 » - 1" corps de conduit d'IMC/Rigid a fileté le type d'E

Applications

Le ® d'ELECMAN forment 7 la fonte grise 1/2 » - 1" des corps de conduit d'IMC/Rigid a fileté le type d'E sont faits à partir de la construction de fonte grise, accomplissent une finition galvanisée pour la longévité. Permettez à 1 manière l'accès intégré dans le système de conduit. Formez 7 corps de conduit approchent le conduit dans la taille pour les installations ordonnées et compactes. Beaucoup de formes et de tailles sont disponibles pour IMC ou conduit fileté rigide, et une couverture intègralement gasketed épargne l'inventaire de clients et les coûts de la main-d'oeuvre.

Caractéristiques

• Les bagues intégrales lisses et arrondies dans des hub protègent l'enveloppe isolante.
• Fils exactement tapés et coniques pour les joints serrés et rigides et l'excellente continuité au sol.
• Les corps de fonte grise avec les couvertures et la garniture moulées conviennent pour l'usage dans des emplacements humides.
• La conception unique de couverture d'agrafe permet le retrait facile à n'importe quelle heure postérieure, sans endommager le corps de conduit, la couverture est fixée avec des agrafes, pas vis.
• La conception arrière plate fournit un plus grand contenu cubique pour un fil plus facile tirant, et plus de pièce pour épisser, adapte affleurant et confortable contre des surfaces planes pour une installation plus stable.
• Les ouvertures douces de bagues et de couverture de hub protègent l'enveloppe isolante.
• Les ouvertures douces de hub permettent la jointure facile de conduit.
• la couverture tête de casserole visse les agrafes sûres de couverture et fournit l'allocation des places et le couple supérieurs de tournevis. Les vis et les agrafes de couverture sont captives pour empêcher la perte.
• Taille de hub (pouces), carrosserie, données de conformité, nombre maximum de fil/taille et capacité cubique moulées dans le corps.

Certifications et conformités

ELECMAN® forment 7 corps de conduit de la fonte grise IMC/Rigid ont fileté le type d'E sont produits selon les caractéristiques suivantes :

• UL 514A standard
• Fed.Spec. W-C-586D
• NEMA : FB-1

Données de spécifications

ELECMAN fournit les corps normaux de conduit du fer IMC/Rigid de Gary de la forme 7 a fileté le type d'E.

Le corps E de conduit de la FORME 7 dactylographient (le type fileté)
Gray Iron
	CAT #	Taille commerciale	Faible A	Faible B	Faible C
	GE050	1/2 »	4,563	3,131	1,438
	GE075	3/4"	5,188	1,500	1,688
	GE100	1"	6,063	1,750	1,875

L'information de emballage

L'emballage est emballage tellement important et bon peut aider des clients à améliorer l'image de marque, bon également emballage peut aider peut aider des clients à stocker les produits bien pendant un plus long temps. Pour l'emballage interne, utilisez les petites boîtes de carton ou le sachet en plastique à obturation automatique, pour l'emballage externe, utilisent le carton ondulé de bonne qualité. ELECMAN peut suivre n'importe quelle condition des clients.

Plus de caractéristiques

ELECMAN fournit plus de spécifications et le type corps de conduit de la fonte grise IMC/Rigid de la forme 7 a fileté le type.

Le corps livre de conduit de la FORME 7 dactylographient (le type fileté)
CAT #	Taille commerciale	Faible A	Faible B	Faible C	Description	Images
GLB050	1/2 »	4,500	1,313	2,188	Gray Iron Livre de type Connexion filetée
GLB075	3/4"	5,500	1,500	2,500
GLB100	1"	6,438	1,750	2,813
GLB125	1-1/4 »	6,563	2,188	3,375
GLB150	1-1/2 »	7,125	2,438	3,625
GLB200	2"	8,125	3,000	4,375
GLB250	2-1/2 »	10,500	4,250	5,313
GLB300	3"	10,625	4,250	6,063
GLB325	3-1/2 »	12,625	5,188	6,563
GLB400	4"	12,625	5,188	7,000
Le corps LL de conduit de la FORME 7 dactylographient (le type fileté)
CAT #	Taille commerciale	Faible A	Faible B	Faible C	Description	Images
GLL050	1/2 »	4,563	2,125	1,438	Gray Iron Type de LL Connexion filetée
GLL075	3/4"	5,125	2,375	1,688
GLL100	1"	6,063	2,688	1,875
GLL125	1-1/4 »	6,563	3,188	2,375
GLL150	1-1/2 »	7,125	3,500	2,625
GLL200	2"	8,125	4,125	3,250
Le corps LR de conduit de la FORME 7 dactylographient (le type fileté)
CAT #	Taille commerciale	Faible A	Faible B	Faible C	Description	Images
GLR050	1/2 »	4,563	2,125	1,438	Gray Iron Type de la LR Connexion filetée
GLR075	3/4"	5,125	2,375	1,688
GLR100	1"	6,063	2,688	1,875
GLR125	1-1/4 »	6,500	3,125	2,250
GLR150	1-1/2 »	7,188	3,500	2,500
GLR200	2"	8,188	4,063	3,250
C de corps de conduit de la FORME 7 (type fileté)
CAT #	Taille commerciale	Faible A	Faible B	Faible C	Description	Images
GC050	1/2 »	5,313	1,313	1,375	Gray Iron C Connexion filetée
GC075	3/4"	6,000	1,563	1,688
GC100	1"	7,000	1,750	1,875
GC125	1-1/4 »	7,625	2,188	2,375
GC150	1-1/2 »	8,818	2,438	2,625
GC200	2"	9,250	3,000	3,250
GC250	2-1/2 »	12,188	4,188	3,625
GC300	3"	12,188	4,187	4,438
Le corps T de conduit de la FORME 7 dactylographient (le type fileté)
CAT #	Taille commerciale	Faible A	Faible B	Faible C	Description	Images
GT050	1/2 »	5,500	2,250	1,875	Gray Iron Type de T Connexion filetée
GT075	3/4"	6,125	2,438	2,125
GT100	1"	7,063	2,750	2,313
GT125	1-1/4 »	7,625	3,188	2,375
GT150	1-1/2 »	8,188	3,500	3,500
GT200	2"	9,250	4,125	4,125
GT250	2-1/2 »	12,000	5,750	5,750
GT300	3"	12,188	5,875	5,875
GT325	3-1/2 »	14,250	6,813	6,813
GT400	4"	14,250	6,813	6,813
La TB de corps de conduit de la FORME 7 dactylographient (le type fileté)
CAT #	Taille commerciale	Faible A	Faible B	Faible C	Description	Images
GTB050	1/2 »	5,500	1,313	2,750	Gray Iron Type de TB Connexion filetée
GTB075	3/4"	6,125	1,562	3,063
GTB100	1"	7,063	1,750	3,250
GTB125	1-1/4 »	7,625	2,188	2,438
GTB150	1-1/2 »	8,188	2,428	2,625
GTB200	2"	9,250	3,000	2,250
Le corps de conduit de la FORME 7 X dactylographient (le type fileté)
CAT #	Taille commerciale	Faible A	Faible B	Faible C	Description	Images
GX050	1/2 »	5,500	3,063	1,875	Gray Iron Type de X Connexion filetée
GX075	3/4"	6,250	3,250	2,188
GX100	1"	7,063	3,688	2,313
GX125	1-1/4 »	7,625	4,188	2,375
GX150	1-1/2 »	8,188	4,563	2,625
GX200	2"	9,250	5,188	3,250
Le corps E de conduit de la FORME 7 dactylographient (le type fileté)
CAT #	Taille commerciale	Faible A	Faible B	Faible C	Description	Images
GE050	1/2 »	4,563	3,131	1,438	Gray Iron Type d'E Connexion filetée
GE075	3/4"	5,188	1,500	1,688
GE100	1"	6,063	1,750	1,875
